Beszerelési útmutató a fő- és mellékbejárati ajtókhoz

A garancia elismeréséhez ezt az eljárást kell betartani:

1. Vegye le az ajtószárnyat a tokról.

2. Illessze a tokot a falnyílásba.

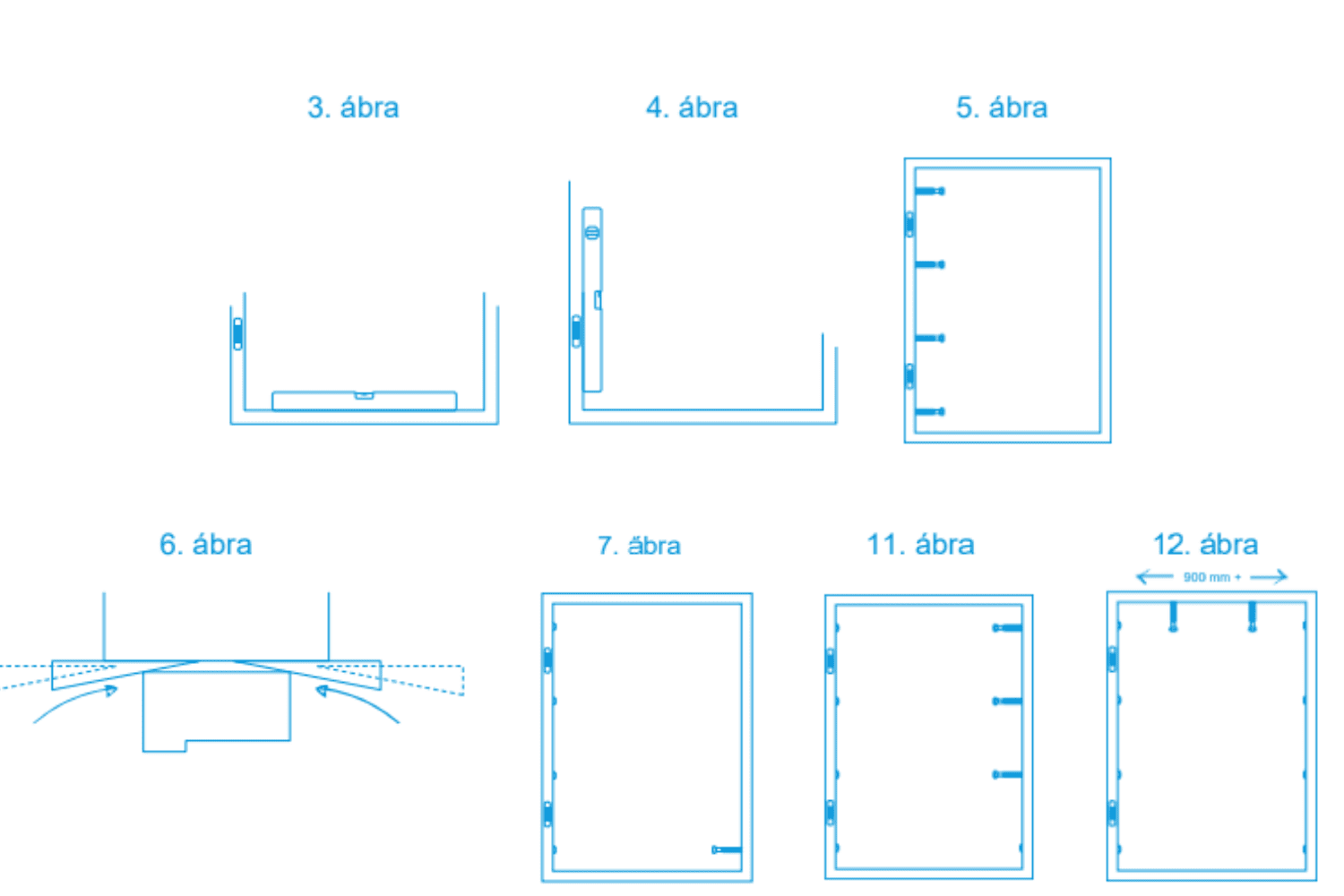

3. Állítsa vízmértékbe a tok alsó részét (lásd: 3. ábra).

4. Állítsa vízmértékbe a tok pántos oldalát (lásd: 4. ábra).

5. Rögzítse a tok pántos oldalát 4 turbócsavarral vagy 4 rögzítővel (lásd: 5. ábra).

6. Ékelje ki a tok felső részét a kilincses oldalon 2 egymással szembeni ékkel (lásd. 6. ábra).

7. Rögzítse a tok alsó részét a kilincses oldalon 1 turbócsavarral vagy rögzítővel (lásd: 7. ábra).

8. Helyezze fel az ajtószárnyat a tokra.

9. FONTOS PONT: Az ajtószárny bezárásakor a tok felső részét a szárnyhoz képest igazítjuk be! Ezt a tok ékeinek műanyag kalapáccsal történő beljebb vagy kijjebb ütésével kell elvégezni úgy, hogy a tok a bezáródó szárnyhoz igazodjon.

10. FONTOS: Az ajtószárnynak mindenütt egyenletesen kell rögzülnie a tok kilincs felöli oldalára (ami a 9. pont helyes elvégzésével érhető el).

11. Rögzítse a tok kilincses oldalát 3 turbócsavarral vagy 3 rögzítővel (lásd: 11. ábra)

12. Ha az ajtó szélessége meghaladja a 900 mm-t, a tok felső oldalát 2 turbócsavarral vagy 2 rögzítővel kell rögzíteni (lásd: 12. ábra).

13. Most már elvégezheti a tok és a fal közötti tömítést (például szerelőhabbal).
